Name: Phớt cơ khí Eagle Burgmann Seals H7N - Thế Giới Gioăng Phớt
SKU: H7N

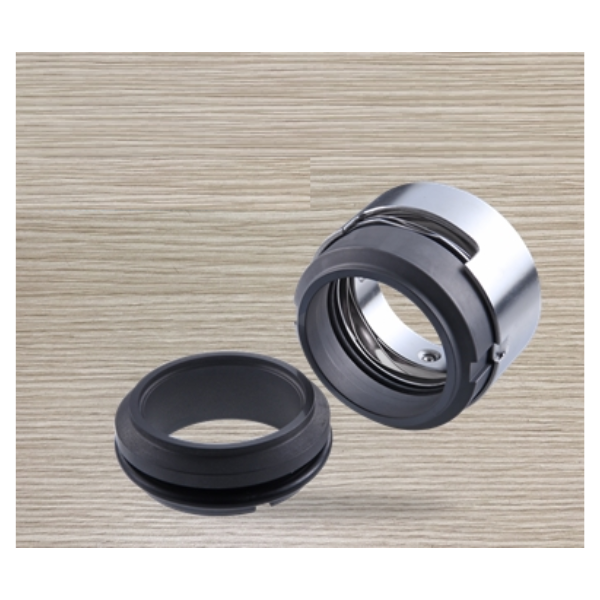

Phốt cơ khí H7N Eagle Burgmann Mechanical seals là loại phớt cơ khí đơn, cân bằng, có lò xo siêu xoay hoặc nhiều lò xo quay. Phốt cơ khí H7N Eagle Burgmann Mechanical seals không phụ thuộc vào hướng quay.

Mô tả

Thiết kế lò xo dạng sóng, thiết kế nhiều lò xo hoặc một lò xo cũng có sẵn
Thiết kế vít bơm có thể được thực hiện cho bộ phận giữ lò xo

Thông số phớt

Nhiệt độ: -20 — 180 ℃
Tốc độ: 15m / s
Áp suất: 25bar
Kích thước tiêu chuẩn: 18-100mm

Vật liệu

Vòng đệm: Carbon, Sic, Ssic, TC
Con dấu phụ: NBR, Viton, EPDM, v.v.
Lò xo và các bộ phận kim loại: 304, 316, HAST.C

Model	d	d1	D	D1	L1	L2	L3
H7N-14	14	18	33	25	10	32.7	18
H7N-16	16	20	35	27	10	32.7	18
H7N-18	18	22	37	33	11.5	33.7	20
H7N-20	20	24	39	35	11.5	33.7	20
H7N-22	22	26	41	37	11.5	33.7	20
H7N-24	24	28	43	39	11.5	36.2	20
H7N-25	25	30	45	40	11.5	36.2	20
H7N-28	28	33	48	43	11.5	38.7	20
H7N-30	30	35	50	45	11.5	38.7	20
H7N-32	32	38	55	48	11.5	38.7	20
H7N-33	33	38	55	48	11.5	38.7	20
H7N-35	35	40	57	50	11.5	38.7	20
H7N-38	38	43	60	56	14	38.7	23
H7N-40	40	45	62	58	14	38.7	23
H7N-43	43	48	65	61	14	38.7	23
H7N-45	45	50	67	63	14	38.7	23
H7N-48	48	53	70	66	14	387	23
H7N-50	50	55	72	70	15	42.7	25
H7N-53	53	58	79	73	15	42.7	25
H7N-55	55	60	81	75	15	42.7	25
H7N-58	58	63	84	78	15	47.7	25
H7N-60	60	65	86	80	15	47.7	25
H7N-63	63	68	89	83	15	47.7	25
H7N-65	65	70	91	85	15	47.7	25
H7N-70	70	75	99	92	18	52.2	28
H7N-75	75	80	104	97	18	52.2	28
H7N-80	80	85	109	105	18.2	52	28
H7N-85	85	90	114	110	18.2	57	28
H7N-90	90	95	119	115	18.2	57	28
H7N-95	95	100	124	120	17.2	58	28

Các biến thể Phốt

+ H75 Eagle Burgmann Mechanical Seal

Đường kính trục: d1 = 28 … 200 mm (1,10 “… 7,87”)

Như H7N, nhưng có nhiều lò xo trong ống bọc (Mục số 1.5) Chuyển

động dọc trục: ± 2 … 4 mm, phụ thuộc vào đường kính .

Đường kính trục: d1 = 14 … 100 mm (0,55 “… 3,94”)

Kích thước, mục và mô tả như đối với H7N, nhưng với lò xo đơn đặc biệt (Mục số 1.5) để bù các chuyển động dọc trục lớn (± 4 mm ).

+ H7F Eagle Burgmann Mechanical Seal

Đường kính trục: d1 = max.

Kích thước, mục và mô tả 100 mm (3,94 “) như đối với H7N, nhưng có lò xo đơn và vít bơm.

Phụ thuộc vào hướng quay. (Độ nhớt ≤ ISO VG10).

+ H75F Eagle Burgmann Mechanical Seal

Đường kính trục: d1 = 28 … 200 mm (1,10 “… 7,87”)

Kích thước, mục và mô tả như đối với H7N, nhưng có lò xo đơn và vít bơm.

Phụ thuộc vào hướng quay. (Độ nhớt ≤ ISO VG10).
